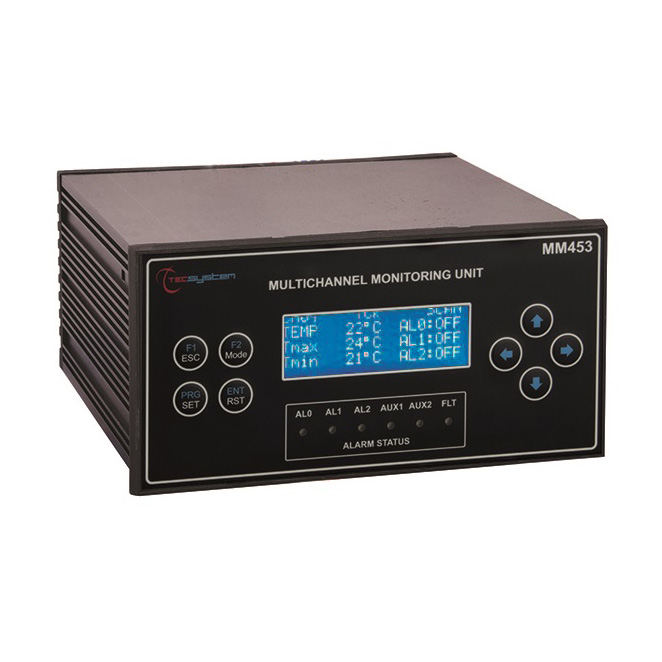

MM453 RS485 MODBUS

Výrobce Tecsystem s.r.l

Ideální zařízení pro kontrolu teploty generátorů s dieselovým motorem nebo na bioplyn, jednotka byla navržena k monitorování ložisek, výstupního plynu, mazacího oleje a chladících kapalin, zařízení MM453AD má na jednom produktu výstupy:

  • Analogové 4-20mA
  • Digitální RS 485 Modbus

Velký alfanumerický LCD displej umožňuje snadné zjišťování pracovních parametrů.

Jednotka vyvinutá s vysokou pružností konfigurace může být přizpůsobena různorodému využití, maximálně 24 měřícím bodům, s čidly PT100, PT1000 nebo TCK, s kartami po 4 vstupech každá. Signály alarm a trip mohou být přenášeny do dvou samostatných součástek relé (ALL1-ALL2 a AUX1- AUX2).

Všechny naše jednotky mohou být také pokryty speciální vrstvou elektronických karet, odolných proti ztíženým atmosférickým podmínkám vyznačujícím se především vysokou teplotou a vlhkostí (v tropickém klimatu).

UNIVERZÁLNÍ NAPÁJENÍ: se vstupem od 24 do 240 Vac-dc.

DALŠÍ VERZE

MM453 BASIC Zařízení bez analogové nebo digitální výstupu

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

  • Jmenovité hodnoty: 24-240 Vac-dc
  • Vdc s reverzibilní polaritou

VSTUPY

  • Od 1 do 24 konfigurovatelných vstupů přes různé karty:
  • Karta pro 4 vstupy čidel RTD Pt100 tři kabely
  • Karta pro 4 vstupy čidel RTD Pt1000 tři kabely
  • Karta pro 4 vstupy čidla TcK (termočlánek)
  • Možnost instalování různých karet (RTD nebo TcK) na stejném zařízení
  • Odnímatelné zadní svorky
  • Vstupy jsou chráněny před elektromagnetickým rušením
  • Kompenzace délky kabelů čidel Pt100-Pt1000 až 500 m (1 mm²)
  • Kompenzace délky kabelů čidel Tck do 100 m (s kabelem a kompenzací spojení)

VÝSTUPY

  • 5 poplašných relé (AL0-AL1-AL2-AUX1-AUX2)
  • 1 relé poškození čidla nebo chyby (FAULT)
  • Zatížení výstupních kontaktů 5A-250 Vca cos=1
  • Výstup 4-20 mA (se synchronizačním signálem) a sériový výstup RS485 ModBus RTU

TESTY A VÝKON

  • Konstrukce je v souladu s normami CE
  • Ochrana proti elektromagnetickému rušení EN61000-4-4
  • Elektrická pevnost: 1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
  • Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
  • Provozní teplota v prostředí : -20°C až +60°C
  • Vlhkost: 90% bez kondenzace
  • Korpus: černý eloxovaný hliník
  • Zatížení: 10VA
  • Ukládání dat: minimálně 10 let
  • Digitální linearita signálu čidla
  • Vlastní diagnostický obvod
  • Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

  • LCD displej: 20 znaků, 4 řádky pro zobrazování pracovních dat a parametrů programování
  • 6 LED diod zobrazujících stav (AL0-AL1-AL2-AUX1-AUX2-FLT)
  • Rozsah měřených teplot:
    - od -40°C ÷ 240°C pro Pt100
    - od 0°C ÷ 300°C pro Pt1000
    - od -40°C ÷ 1000°C pro TcK
  • 3 prahové hodnoty poplachu pro každý vstup
  • Diagnostika čidel (Fcc-Foc)
  • Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu, ručního skenování, zapamatování poplachů
  • Zapamatování maximálních a minimálních teplot dosažených kanály a poplachy

ROZMĚRY

  • 192 x 96 mm DIN 43700 hloubka 220 mm (včetně svorek)
  • Výřez v panelu 188 x 92 mm

MOŽNOSTI

  • Zařízení bez analogové 4.20mA nebo digitální výstupu RS485
  • jednotka s digitálním výstupem Modbus RTU RS485
  • jednotka s analogovým výstupem 4.20mA



ELEKTRICKÉ PŘIPOJENÍ

Elektrické připojení



Klikněte zde stáhnout leták MM453.
