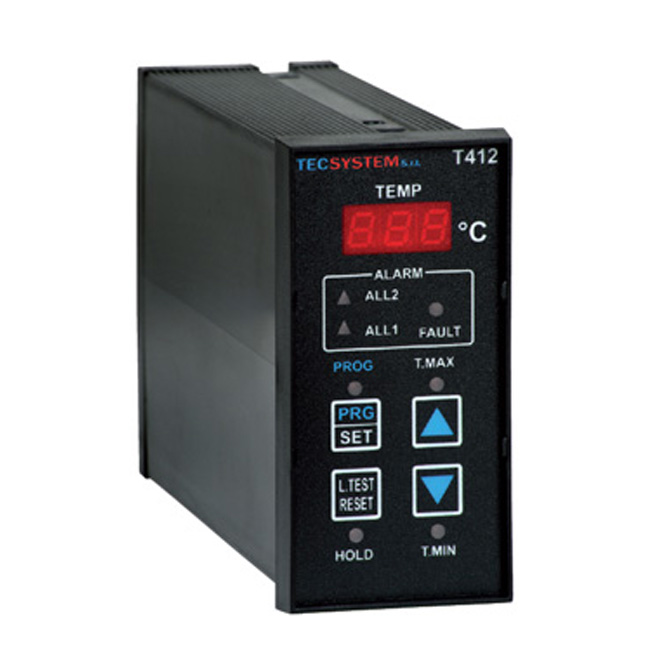

T412 PT100

Výrobce Tecsystem s.r.l

Elektronický mikroprocesor s jedním vstupem, určený k instalaci montáž na libovolném elektrickém stroji, k zaznamenání jednoho horkého místa.

Vybaven 3 relé: 2 relé alarmu pro různé prahové hodnoty a 1 relé fault, spouštějící se v případě poruchy čidel nebo zařízení.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 V ac-dc

DALŠÍ VERZE

T412 TcK zařízení s vstupem čidla TCK (COD. 1CN0075)

TECHNICKÁ SPECIFI

NAPÁJENÍ

  • Jmenovité hodnoty: 24-240 Vac-dc
  • Vdc s reverzibilní polaritou

VSTUPY

  • ingresso RTD Pt100 a 3 fili
  • ollegamenti su morsettiere estraibili
  • Canali ingresso protetti contro i disturbi elettromagnetici
  • Compensazione cavi per sonde Pt100 fino a 500 m (1 mm²)
  • Compensazione cavi per sonde Tck fino a 100 m (con cavo e giunti compensati)

VÝSTUPY

  • 2 relè di allarme (L1-L2)
  • 1 relè guasto sonde o anomalia funzionamento (FAULT)
  • Relè di uscita con contatti da 5A-250 Vca cos=1

TESTY A VÝKON

  • Konstrukce je v souladu s normami CE
  • Ochrana proti elektromagnetickému rušení EN61000-4-4
  • Elektrická pevnost: 1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
  • Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
  • Provozní teplota v prostředí : -20°C až +60°C
  • Vlhkost: 90% bez kondenzace
  • Samozhášecí kryt PPO UL 94V0
  • Přední kryt z polykarbonátu IP54
  • Zatížení: 3VA
  • Ukládání dat: minimálně 10 let
  • Digitální linearita signálu čidla
  • Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

  • 1 displej 7 mm, 3 číslice pro zobrazení zprávy a teplotních
  • Led dioda pro zobrazení alarmu (L1) nebo trip (L2)
  • Led dioda pro zobrazení FAULT
  • Rozsah měření teploty:
    - od 0°C do 200°C pro Pt100
    - od 0°C do 999°C pro TcK
  • 2 prahové hodnoty alarmu
  • Diagnostická Pt100 čidel (Fcc-Foc-Fcd)
  • Diagnostická čidla Tck (Foc)
  • Automatické zobrazení nesprávného programování
  • Spouštění naprogramovaných dat
  • Ukládání maximálních teplot a alarmů
  • Tlačítko Reset alarmu na čelním panelu
  • Možnost nastavení funkce HOLD pro výstupní relé

ROZMĚRY

  • 48 x 96 mm DIN 43700 hloubka 131 mm (včetně svorek)
  • Výřez v panelu 44 x 92 mm

MOŽNOSTI

  • 1 vstup čidla TCK

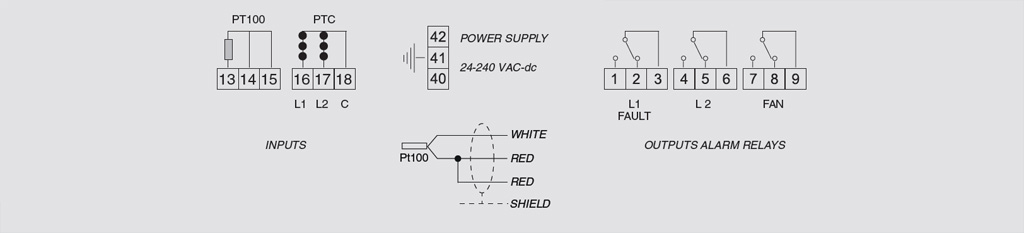

ELEKTRICKÉ PŘIPOJENÍ

Elektrické připojení



Klikněte zde stáhnout leták T412.
