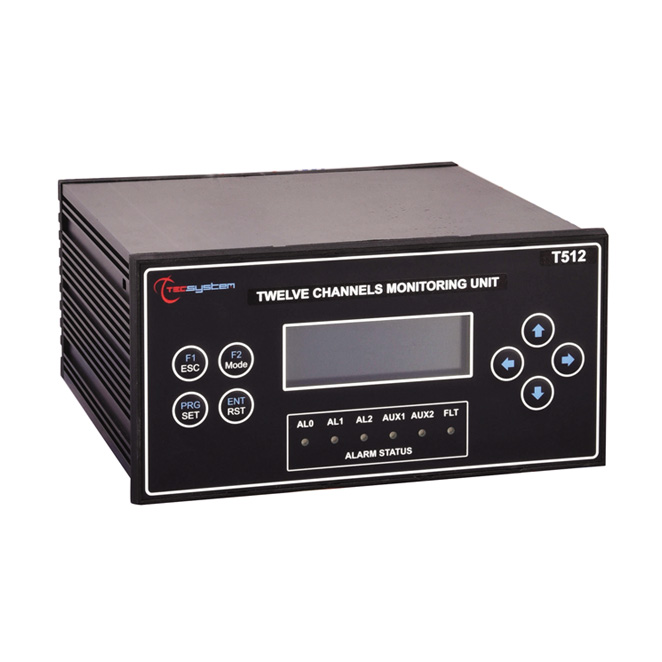

T512

Výrobce Tecsystem s.r.l

Nové inteligentní vícekanálové zařízení T512 je určeno především ke kontrole teploty motorů, ale může být používáno všude tam, kde je nutné kontrolovat maximální počet 12 nezávislých kanálů (rozsah teplot měření od -40 do 240° C).

Je vybaveno 12 vstupy Pt100 a 5 výstupy relé s kontakty 5A-250V (AL0-AL1-AL2-AUX1-AUX2 - čisté kontakty), což umožňuje nastavení tří poplašných prahů pro každý kanál. Unikátní LCD displej 20 znaků umožňuje snadné programování pracovních parametrů a správu poplachů, také umožňuje okamžité zobrazení provozních údajů.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 V ac-dc

DALŠÍ VERZE

T512 zařízení bez výstupu RS485 Modbus RTU (COD. 1CN0178)

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

  • Jmenovité hodnoty: 24-240 Vac-dc
  • Vdc s reverzibilní polaritou

VSTUPY

  • 12 vstupů RTD Pt100 s 3 kabely (max. průřez sekce 2,5 mm²)
  • Odnímatelné zadní svorky
  • Vstupy chráněny proti elektromagnetickému rušení
  • Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY

  • 5 poplašných relé (AL0-AL1-AL2-AUX1-AUX2)
  • 1 relé poškození čidla nebo chyby (FAULT)
  • Zatížení výstupních kontaktů 5A-250 Vca-res COS=1
  • Výstup RS485 Modbus RTU

TESTY A VÝKON

  • Konstrukce je v souladu s normami CE
  • Ochrana proti elektromagnetickému rušení EN61000-4-4
  • Elektrická pevnost: 1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
  • Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
  • Provozní teplota v prostředí : -20°C až +60°C
  • Vlhkost: 90% bez kondenzace
  • Korpus: černý eloxovaný hliník
  • Zatížení: 10VA
  • Ukládání dat: minimálně 10 let
  • Digitální linearita signálu čidla
  • Vlastní diagnostický obvod
  • Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

  • 1 LCD displej: 20 znaků, 4 řádky pro zobrazování pracovních dat a parametrů programování
  • 6 LED diod zobrazujících stav (AL0-AL1-AL2-AUX1-AUX2-FLT)
  • Rozsah měřených teplot: od -40°C do 240°C
  • Řízení teploty od 0°C do 240°C
  • 3 prahy ALARM pro každý kanál
  • Diagnostická čidla (Fcc-Foc)
  • Přístup k programování pomocí klávesnice na čelním panelu
  • Automatický výstup z programování, zobrazení a testu po 1 min. nečinnosti
  • Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu, manuálního skenování
  • Ukládání maximálních teplot a alarmů

ROZMĚRY

  • 192 x 96 mm DIN 43700 hloubka 220 mm (včetně svorek)
  • Výřez v panelu 188 x 92 mm

MOŽNOSTI

  • Verze Basic zařízení bez digitální výstupu RS 485

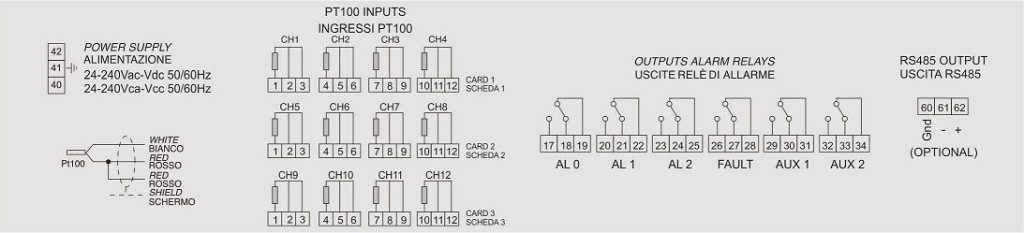

Elektrické připojení

Elektrické připojení



Klikněte zde stáhnout leták T 512.
