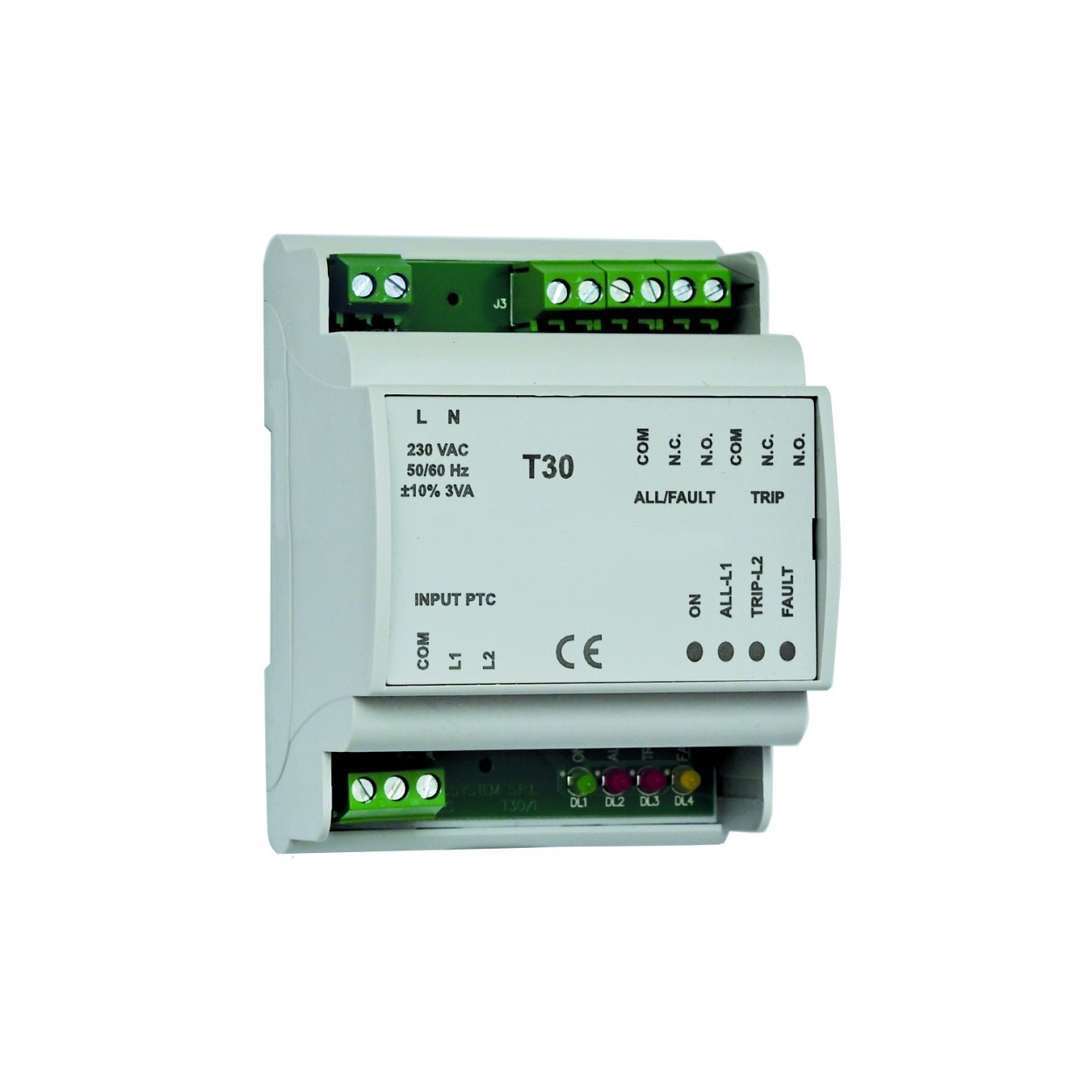

T30 je jednoduchý systém, který monitoruje teplotu suchých transformátorů a pryskyřičnatých transformátorů středního a nízkého napětí.

Díky snadnému použití je to ideální model pro malé a středně velké transformátory.

T30 má dva vstupy snímače Ptc a dvě alarmová relé, která signalizují překročení prahové hodnoty teploty.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

NAPÁJECÍ ZDROJ: 230 Vac.

Další Verze

Dostupný ve verzi napájení 120 Vac (COD. 1CN0072)

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty 230 Vac ±10% 50/60 Hz

VSTUPY

• 2 skupiny vstupů pro Ptc:

  • 1 pro L1 (ALARM)
  • 1 pro L2 (TRIP)
• Vstupní kanály chráněny proti elektromagnetickému rušení

VÝSTUPY

• 2 relé alarmu (ALL/FAULT, TRIP)
• Nosnost výstupních kontaktů: 5VA-250 Vac cos=1

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení EN61000-4-4
• Elektrická pevnost: 1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt PPO UL 94V0
• Volitelné: přizpůsobení tropickým podmínkám
• Zatížení: 2VA
• Vlastní diagnostický obvod

ZOBRAZENÍ A SPRÁVA DAT

• Led dioda signalizující alarm a trip
• Led dioda signalizující FAULT
• Led dioda signalizující ON

ROZMĚRY

• 71 x 90 mm hloubka 58 mm (montážní na lištu DIN)

MOŽNOSTI

• Dostupný ve verzi napájení 120Vac

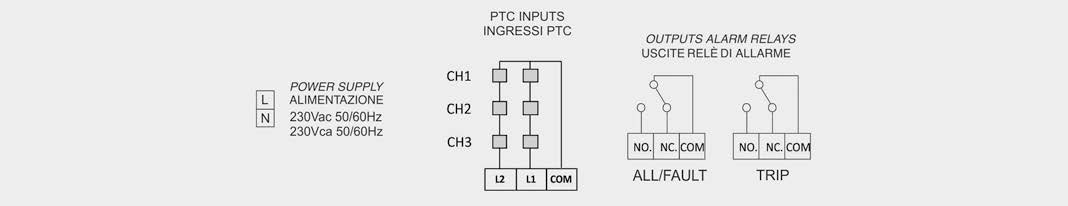

Elektrické připojení
