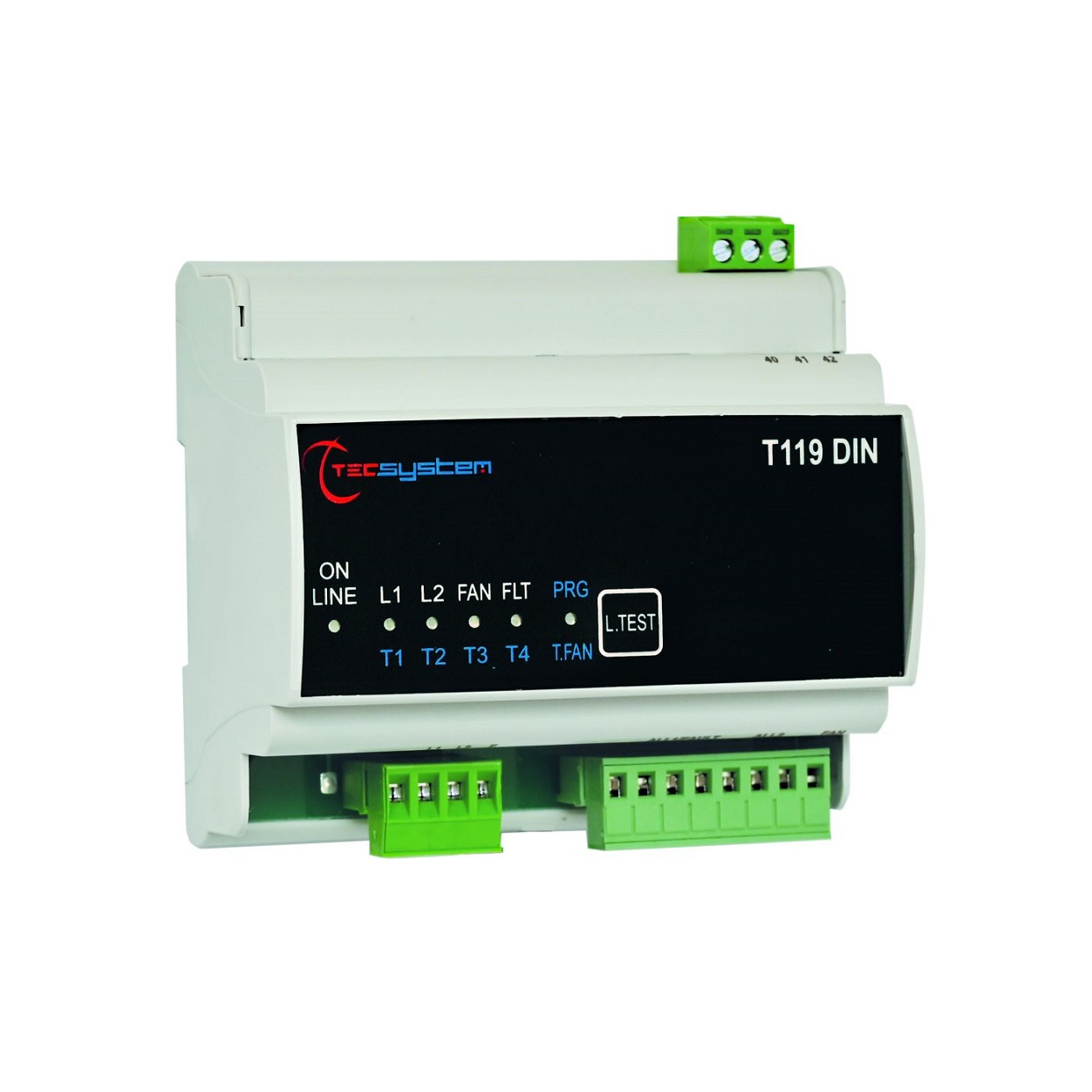

T119DIN je systém monitorující teplotu pryskyřičných- středního napětí a suchých transformátorů.

Díky využití teplotních čidel v souladu s normou DIN 44081 a 44082 je zařízení snadno použitelné a úsporné. Přenos monitorování mikrokontroléru vám přináší vysokou úroveň spolehlivosti. Přenos monitorování mikrokontroléru vám přináší vysokou úroveň spolehlivosti. 3 vstupy senzoru Ptc se odkazují na

prahové hodnoty alarmu (ALL1), trip (ALL2) a ventilace (FAN). Každý vstup může být připojen s 1 až 9 čidly Ptc série. Nesprávné fungování senzoru nebo zařízení se ohlásí aktivací poplašného signálu FAULT.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 Vac-dc

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty: 24-240 Vac-dc
• Vdc s reverzibilní polaritou

VSTUPY

• 3 skupiny vstupů pro Ptc:
• 1 pro ALL1
• 1 pro ALL2
• 1 pro FAN
• Odnímatelné zadní svorky
• Vstupní kanály chráněny proti elektromagnetickému rušení

VÝSTUPY

• 2 przekaźniki alarmowe (ALL1/FAULT-ALL2)
• 1 przekaźnik zarządzania wentylacją (FAN) ze zwłoką (5-10-20-40 min.) zwłoka przy wyłączaniu OFF
• Obciążalność styków wyjściowych: 5A-250 Vac cos=1

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení CEI-EN61000-4-4
• Elektrická pevnost:1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt PPO UL 94V0
• Volitelné: přizpůsobení tropickým podmínkám
• Přední kryt z polykarbonátu IP54
• Zatížení: 2VA
• Ukládání dat: minimálně 10 let
• Autodiagnostický obvod

ZOBRAZENÍ A SPRÁVA DAT

• 1 LED dioda pro indikaci alarmu, trip, fan
• 1 LED dioda pro indikaci FAULT
• 2 prahové hodnoty alarmu
• 1 prahová hodnota alarmu ON k řízení ventilátoru
• Přístup k programování pomocí tlačítka na čelním panelu

ROZMĚRY

• 48 x 96 mm DIN 43700 hloubka 150 mm (včetně svorek)
• Výřez v panelu 44 x 92 mm

ROZMĚRY T119 DIN

• 106 x 58 mm hloubka 90 mm montážní na lištu DIN 43880

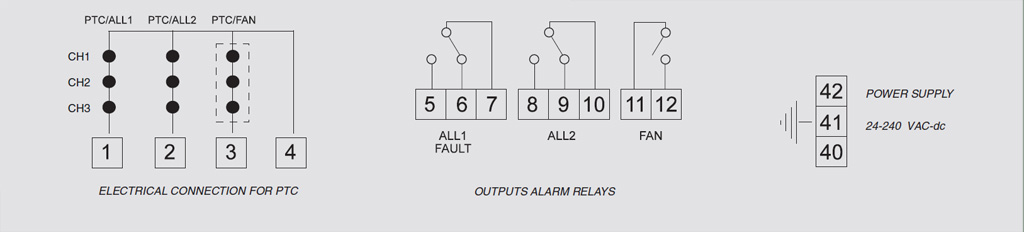

Elektrické připojení
