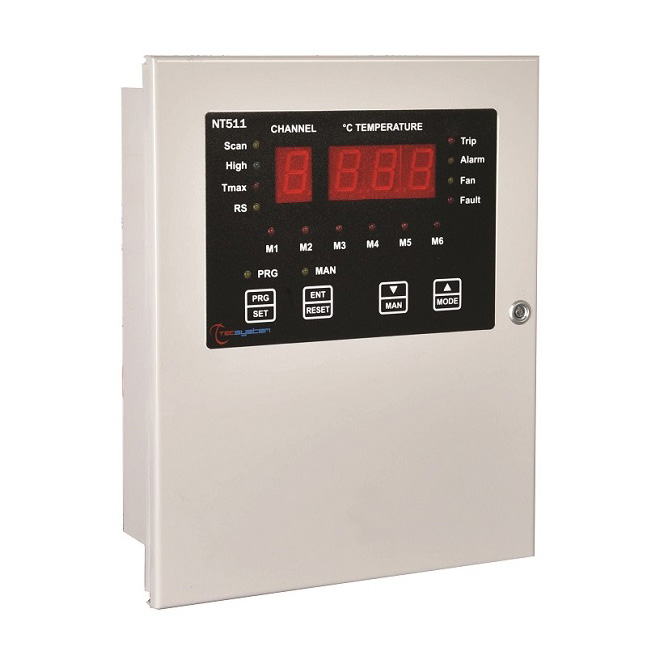

NT511 je kombinované zařízení pro tepelnou regulaci pryskyřičnatých transformátorů středního napětí a suchých transformátorů monitorující výkon ventilačního systému. Ve verzi AD je vybaven současně výstupy Analog 4-20mA a digitální RS485 Modbus RTU. Přístroj je určen pro použití s tangenciálními ventilátory tím, že má 6 výstupů AC 230 V 1.5 A max. (každý).

Každý ventilátor je chráněn pojistkou i v případě nesrovnalosti zaznamenává signál FAULT. Kovový kryt umož uje přímou montáž centrálního přístroje na krytu transformátoru. 4 vstupy Pt100 umož ují teplotní odečty 3 vinutí a jádra nebo okolí. Zařízení je vybavené suchým kontaktem pro signály FAULT, ALARM a TRIP. K měření ventilátoru zařízení má 6 aktivních

vstupů, které určují výkon přímo do motoru ventilátoru. Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

NAPÁJECÍ ZDROJ: 230 Vac.

Další Verze

NT511 BASIC Zařízení bez analogové nebo digitální výstupu (COD. 1CN0010)

NT511 RS485 jednotka s digitálním výstupem Modbus RTU RS485 (COD. 1CN0011)

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty: 230 Vca ±10% 50/60Hz

VSTUPY

• 4 vstupy senzorů RTD Pt100 s 3 dráty
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení
• Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY

• 2 relé alarm (ALARM-TRIP)
• 6 vstupů pro ventilátory 230 V AC 50/60 Hz 1,5 A max (chráněné pojistkou 2 ampéry)
• 1 relé poškození čidla nebo chyby (FAULT)
• Zatížení výstupních kontaktů: 5A-250 Vca cos=1
• Výstup RS485 Modbus RTU
• Výstup opticky izolované 4.20mA

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení EN61000-4-4
• Elektrická pevnost: 1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
• Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Kryt: kov s elektrostatickým povlakem
• Digitální linearita signálu senzoru
• Autodiagnostika teplotního čidla
• Rozlišovací schopnost programu a odečtu: 1 číslo
• Přední kryt z polykarbonátu IP54
• Zatížení: 6VA
• Ukládání dat: minimálně 10 let
• Volitelné: přizpůsobení tropickým podmínkám Zobrazení a správa dat
• 1 displej vizualizace teploty a parametrů programování (°C TEMPERATURE)
• 1 displej určující zobrazovaný kanál (CHANNEL)
• 3 LED diody k určení režimu zobrazení (SCAN, HIGH, TMAX)
• 4 LED diody k určení kanálu alarm nebo trip (FAULT, FAN, ALARM, TRIP)
• 6 LED diod určujících stav motoru (M1, M2, M3, M4, M5, M6)
• 1 Led zobrazující fázi programování (PRG)
• 1 Led zobrazující manuální spuštění ventilátorů (MAN)
• Rozsah měření teploty od 0 ° C do 200 ° C
• 2 prahové hodnoty alarmu (alarm/trip)
• 2 prahové hodnoty zapnutí-vypnutí (ON-OFF) ventilátoru
• Diagnostická čidla (Fcc-Foc-Fcd)
• Diagnostické úložiště dat (Ech)
• Přístup k programování pomocí klávesnice na čelním panelu
• Signalizace chybného programování
• Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu,
• Ukládání maximálních teplot a alarmů
• Tlačítko Reset alarmu na čelním panelu

ROZMĚRY

• 210 x 260 x 85 mm
• Výřez v panelu 232 x 182 mm
• Barva: RAL 7035

MOŽNOSTI

• Verze Basic zařízení bez analogové nebo digitální výstupu
• Verze s digitálním výstupem Modbus RTU RS485

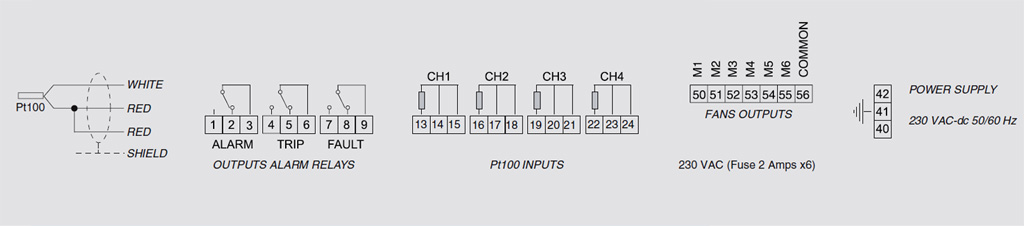

ELEKTRICKÉ PŘIPOJENÍ

Klikněte zde stáhnout leták NT511AD.
