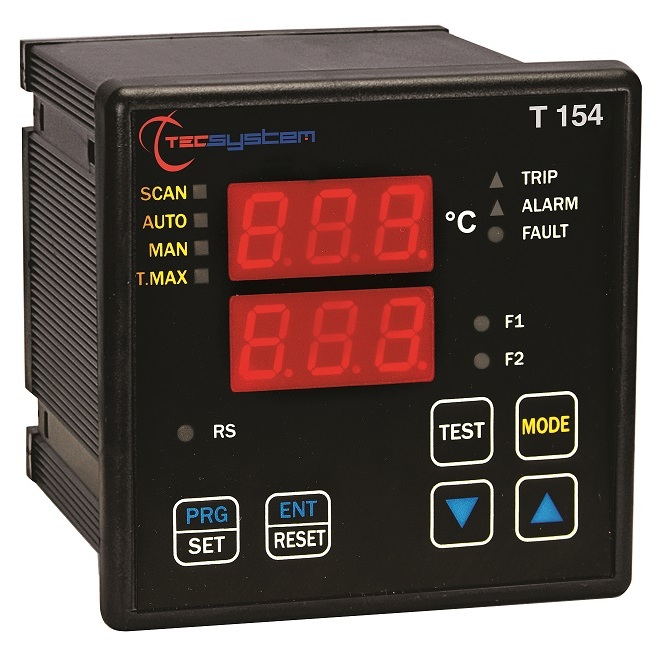

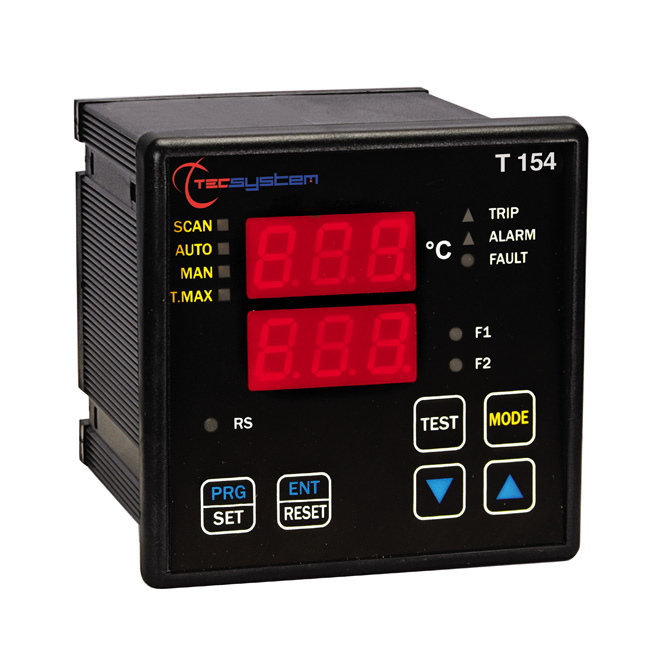

Mikroprocesor zařízení, navrženy tak, aby zajistit tepelnou ochranu suchých transformátorů vysokého napětí a obsazení pryskyřice transformátory. Vyvinuto s rozložením a výhodami Nové technologické platformy (duální display, nový mikrokontrolér se zvýšenou provozní kapacitou a managementem dat), zařízení poskytuje vysokou úroveň ochrany proti rušení elektromagnetické, a snadnost použití učinil jim Standardní model pro aplikace. Zařízení T154 udržuje standardní 4 vstupy Pt100 (3 na fáze transformátoru a čtvrtá možnost se týká jádra a okolní teplotě) a díky všestrannosti nového vydání 2016 jsou k dispozici další senzorové vstupy (Ni100 / Ni120 / CU10 / PT1000 / IR atd.).

Výstupy suchý kontakt relé ALARM a TRIP poruchový signál a Ventilační systém při zavádění systému (FAN).

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 V ac-dc

Další Verze:

T154-V s funkce Voting (COD.1CN0182)

Technická Specifikace

NAPÁJECÍ ZDROJ:

• Jmenovité hodnoty: 24-240 Vac-dc
• Vdc s reverzibilní polaritou

VSTUPY:

• 4 vstupy senzorů RTD Pt100 s 3 dráty (max. část 1,5 mm²)
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení
• Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY:

• 2 poplachové relé (ALARM-TRIP)
• 1 relé řídící ventilaci (FAN1)
• 1 relé poškození čidla nebo chyby (FAULT)
• Nosnost výstupních kontaktů: 10A-250 Vac-res COS=1

TESTY A VÝKON:

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení CEI-EN61000-4-4
• Elektrická pevnost:1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
• Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt NORYL UL 94V0
• Přední kryt z polykarbonátu IP65
• Zatížení: 7,5VA
• Ukládání dat: minimálně 10 let
• Digitální linearita signálu čidla
• Vlastní diagnostický obvod
• Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT:

• 2 displeje 13 mm, 3 číslice pro zobrazení zprávy a teplotních kanálů
• 3 led diody indikující stav alarmu kanálu
• 1 led diody indikující stav ventilaci FAN
• Monitorovaná teplota v rozsahu 0°C až 240°C
• 2 práhy alarmu pro kanály 1-2-3
• 2 práhy alarmu pro kanál 4
• 1 práh ON-OFF zapínání a vypínání větrání FAN1
• Diagnostická čidla (Fcc-Foc-Fcd)
• Diagnostické úložiště dat (Ech)
• Přístup k programování pomocí klávesnice na čelním panelu
• Automatický výstup z programování, zobrazení a testu po 1 min. nečinnosti
• Varování proti chybnému naprogramování
• Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu, manuálního skenování
• Ukládání maximálních teplot a alarmů
• Tlačítko Reset alarmu na čelním panelu

ROZMĚRY:

• 100 x 100 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 92 x 92 mm

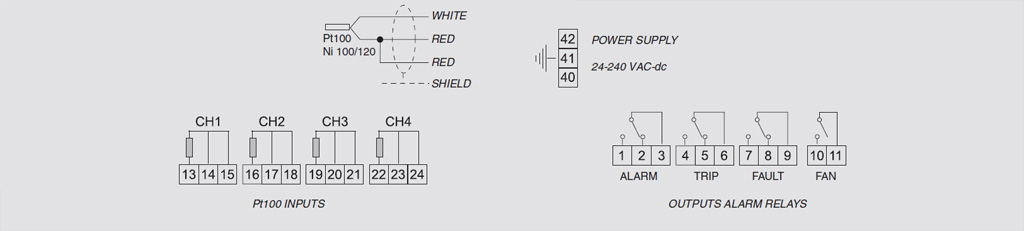

 ELEKTRICKÉ PŘIPOJENÍ:

Klikněte zde stáhnout leták T154 ED16.
