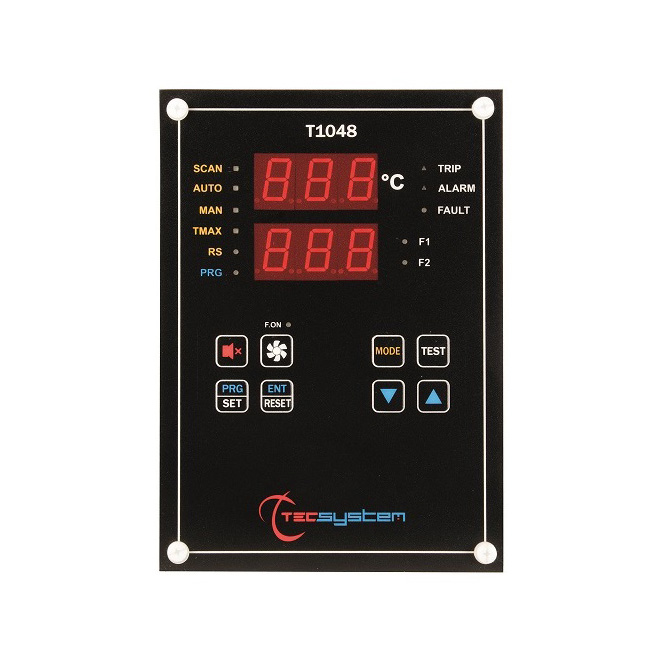

T1048

Výrobce Tecsystem s.r.l

Nový výrobek se rodí jako technický vývoj řady T2612, který obsahuje všechny nové funkce uvedené v nejnovější generaci zařzníe ED16, duální displej, výkonnější vysílače, řada T1048 je mnohem kompaktnější, lehčí a má rozšířený rozsah výkonu ( 85 až 260 Vac / dc), bezpotenciálové stykače a funkce Hysteresis, Failsafe, Intellifan.

K dispozici jsou také 4 vstupy TCK sond, standardní vstupy jsou určeny pro čilda Pt100, mohou být také vybaveny s výstupem ETHernet s protokolem Modbus TCP / IP přičemž můžete spravovat všechny funkce jednotky a sedět pohodlně u pracovního stolu!

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

NAPÁJENÍ: se vstupem 85 až 260 Vac/dc.

Další verze:

T1048 143x103

T1048 TCK BASIC zařízení se vstupy na TCK sondy (COD. 1CN0164)

T1048 143x103

T1048 PT100 RS485 zařízení se vstupy na PT100 a RS485 Modbus RTU výstup (COD. 1CN0153)

T1048 143x103

T1048 TCK RS485 zařízení se vstupy na TCK sondy a RS485 Modbus RTU výstup (COD. 1CN0151)


TECHNICKÁ SPECIFIKACE



NAPÁJENÍ

  • Jmenovité hodnoty: 85-260 Vac-dc
  • Vdc s reverzibilní polaritou
  • Jistič 2,5A 5x20

VSTUPY

  • 4 konfigurovatelné vstupy s možností instalovat různé karty:
    • Karta pro 4 vstupy čidel RTD Pt100 - 3 kabely
    • Karta pro 4 vstupy čidel TCK (termočlánek)
  • Odnímatelné zadní svorky
  • Vstupy chráněny proti elektromagnetickému rušení
  • Kompenzace délky kabelů čidel Pt100 až 500 m (1 mm²)
  • Kompenzace délky kabelů čidel Tck až 100 m (s kabelem a kompenzací připojení)

TESTY A VÝKON

  • Konstrukce je v souladu s normami CE
  • Ochrana proti elektromagnetickému rušení CEI-EN61000-4-4
  • Elektrická pevnost:1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
  • Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
  • Provozní teplota v prostředí : -20°C až +60°C
  • Vlhkost: 90% bez kondenzace
  • Kryt z polykarbonátu
  • Přední kryt z polykarbonátu IP65
  • Zatížení: 8VA
  • Ukládání dat: minimálně 10 let
  • Digitální linearita signálu čidla
  • Vlastní diagnostický obvod
  • Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

  • 2 displeje 20,5 mm, 3 číslice pro zobrazení zprávy a teplotníchkanálů
  • 3 led diody indikující stav alarmu kanálu
  • 2 led diody indikující stav větrání FAN1 a FAN2
  • Monitorovaná teplota: odečet -20°C až 220°C, nastavení alarmu 0° až 220°C
  • 2 práhy alarmu pro kanály 1-2-3
  • 2 práhy alarmu pro kanál 4
  • 2 práhy ON-OFF zapínání a vypínání větrání FAN1 a FAN2
  • Tlačítko a led dioda spouštějící nucené větrání F.ON
  • Diagnostická čidla (Fcc-Foc-Fcd)
  • Diagnostické úložiště dat (Ech)
  • Přístup k programování pomocí klávesnice na čelním panelu
  • Automatický výstup z programování, zobrazení a testu po 1 min. nečinnosti
  • Varování proti chybnému naprogramování
  • Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu, manuálního skenování
  • Ukládání maximálních teplot a alarmů
  • Tlačítko Reset alarmu na čelním panelu
  • Akustický alarm (ALARM) s tichým vypnout tlačítkem
  • Funkce Voting
  • Funkce Fail Safe
  • Funkce Intellifan
  • Funkce Hysteresis pro ALARM a TRIP (HYS)

ROZMĚRY

  • 232 x 166 mm hloubka 60 mm
  • Výřez v panelu 140 x 205 mm

ELEKTRICKÉ PŘÍPOJKY

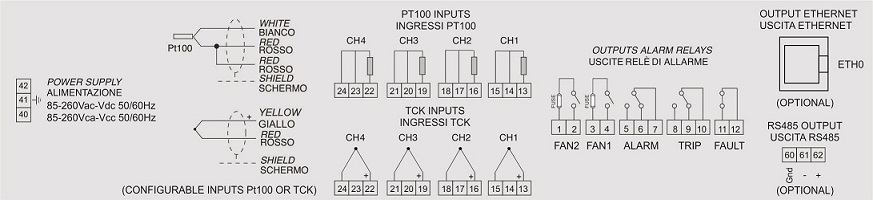

Elektrické připojení

Klikněte zde stáhnout leták T1048.
