Společnost Tecsystem srl již více než 40 let projektuje a vyrábí s vášní a nasazením inovativní systémy monitorování teploty pro elektrické stroje. Řídicí jednotku T154 lze považovat za nejprodávanější monitorovací zařízení transformátorů na světě. Od roku 2021 vstupuje T154 s plným odhodláním do technologické revoluce 4.0.

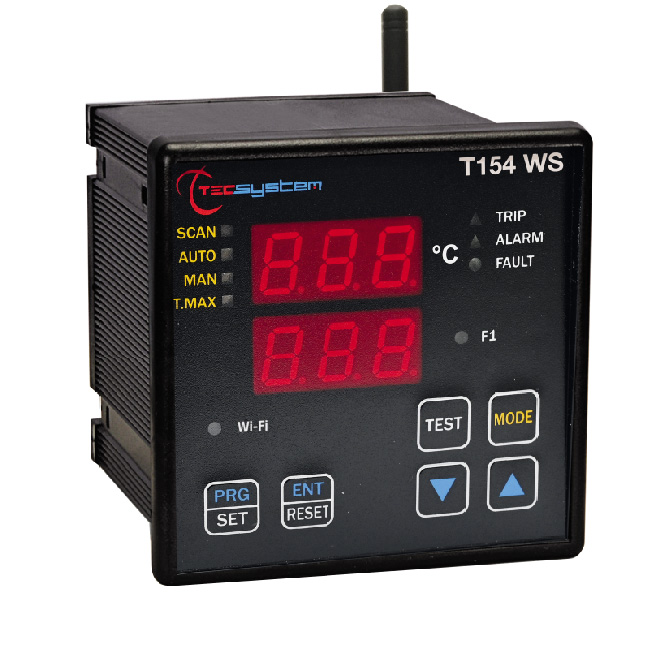

Nová jednotka T154 WS poskytne každému možnost sledovat a registrovat informace o teplotách, událostech a alarmech zaznamenaných v systému. Zachovává stejných funkcí a elektrické a provozní specifikace jako model T154.

Zjednodušené menu pro správu, domovská obrazovka vhodná pro použití na chytrých telefonech a tabletech.

T154WS certifikát RED.

RTC (real time clock) s integrovanou baterií pro uchování data a času.

Funkce Web Server:

• Zobrazení teploty a alarmů
• Zobrazení trendu teplot CH1-CH2-CH3-CH4 (grafy), 1 rok
• Zobrazení zaznamenaných událostí, 1000 událostí
• Zabezpečený přístup a programování

Technická Specifikace

NAPÁJECÍ ZDROJ:

• Jmenovité hodnoty: 85-260 Vac-dc 50/60 Hz
• Vdc s reverzibilní polaritou

VSTUPY:

• 4 vstupy senzorů RTD Pt100 s 3 dráty (max. část 1,5 mm²)
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení
• Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY:

• 2 poplachové relé (ALARM-TRIP)
• 1 relé řídící ventilaci (FAN1)
• 1 relé poškození čidla nebo chyby (FAULT)
• Nosnost výstupních kontaktů: 10A-250 Vac-res COSΦ=1

TESTY A VÝKON:

• Konstrukce je v souladu s normami CE a RED
• Ochrana proti elektromagnetickému rušení CEI-EN61000-4-4
• Elektrická pevnost:1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
• Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt NORYL UL 94V0
• Přední kryt z polykarbonátu IP65
• Zatížení: 7,5VA
• Ukládání dat: minimálně 10 let
• Digitální linearita signálu čidla
• Vlastní diagnostický obvod
• Volitelné: přizpůsobení tropickým podmínkám
• Interní baterie pro RTC napájení 3V 220mAh

ZOBRAZENÍ A SPRÁVA DAT:

• 2 displeje 13 mm, 3 číslice pro zobrazení zprávy a teplotních kanálů
• 3 led diody indikující stav alarmu kanálu
• 1 led diody indikující stav ventilaci FAN
• Monitorovaná teplota v rozsahu 0°C až 240°C
• 2 práhy alarmu pro kanály 1-2-3
• 2 práhy alarmu pro kanál 4
• 1 práh ON-OFF zapínání a vypínání větrání FAN1
• Diagnostická čidla (Fcc-Foc-Fcd)
• Diagnostické úložiště dat (Ech)
• Přístup k programování pomocí klávesnice na čelním panelu
• Automatický výstup z programování, zobrazení a testu po 1 min. nečinnosti
• Varování proti chybnému naprogramování
• Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu, manuálního skenování
• Ukládání maximálních teplot a alarmů
• Tlačítko Reset alarmu na čelním panelu
• Funkce Voting
• Funkce Fail Safe
• Funkce WEB SERVER Wi-Fi
• Udržování vnitřních hodin v režimu STATION (NTP server) a ACCESS POINT

ROZMĚRY:

• 100 x 100 mm DIN 43700 hloubka 150 mm (svorky a anténa - instalovány pod úhlem 90° - součástí dodávky)
• Výřez v panelu 92 x 92 mm

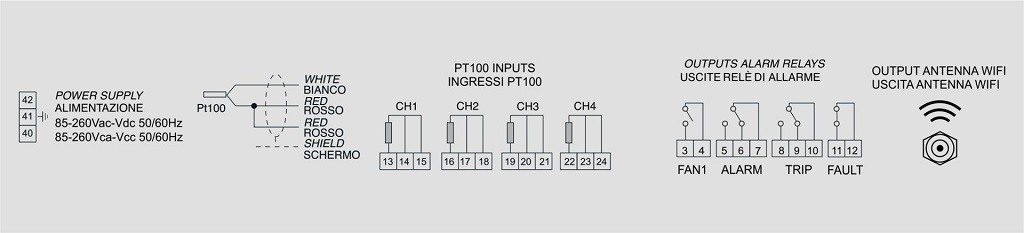

ELEKTRICKÉ PŘIPOJENÍ:

Klikněte zde stáhnout leták T154 WS.
