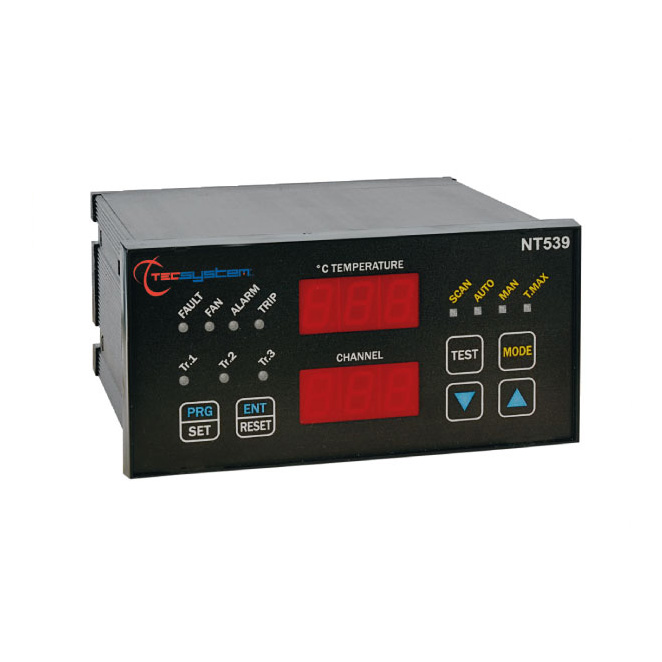

NT 539 je elektronický mikroprocesor navržen speciálně pro monitorování transformátorů s více než trojím vinutím, tedy těch, které jsou používány v měničích DC/AC. NT539 může být také použitý v distribučních soustavách MV/LV také se třemi 3-fázovými transformátory

NT539 má 9 vstupů Pt100 vstupy a následující relé: 3 pro signál ALARM, 3 pro signál TRIP a 3 pro systém ventilace FAN; kromě toho jedno společné relé FAULT signalizující selhání senzoru nebo jiné nesrovnalosti v rámci zařízení.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 Vac dc.

SPECIFICHE TECNICHE

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty: 24-240 Vac-dc
• Vdc s reverzibilní polaritou

VSTUPY

• 3-6-9 vstupů senzorů RTD Pt100 s 3 dráty
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení
• Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY

• 3 poplachové relé (ALARM TR1, ALARM TR2, ALARM TR3)
• 3 relé trip (TRIP TR1, TRIP TR2, TRIP TR3)
• 3 relé fan (FAN TR1, FAN TR2, FAN TR3)
• 1 relé poruchy čidla nebo závady (FAULT)
• Zatížení výstupních kontaktů: 6A-250 Vac cos=1

TESTY A VÝKON

• Elektrická pevnost: 1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
• Ochrana proti elektromagnetickému rušení EN61000-4-4
• Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt PPO UL 94V0
• Přední kryt z polykarbonátu IP54
• Zatížení: 6VA
• Ukládání dat: minimálně 10 let
• Digitální linearita signálu čidla
• Vlastní diagnostický obvod
• Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

• 1 displej vizualizace teploty (°C TEMPERATURE)
• 1 displej určující zobrazovaný kanál a parametry programování (CHANNEL)
• 4 led diody k určení režimu zobrazení (SCAN, AUTO, HIGH, TMAX)
• 4 led diody k určení kanálu alarm nebo trip (FAULT, FAN, ALARM, TRIP)
• 3 led diody k určení mezifrekvenčního transformátoru (TR1, TR2, TR3)
• Rozsah měření teploty 0°C až 200°C
• 2 prahové hodnoty alarmu pro každý transformátor
• 2 prahové hodnoty zapnutí-vypnutí (ON-OFF) ventilátoru pro každý transformátor
• Diagnostická čidla (Fcc-Foc-Fcd)
• Diagnostické úložiště dat (Ech)
• Přístup k programování pomocí klávesnice na čelním panelu
• Automatický výstup z programování, zobrazení a testu po 1 min. nečinnosti
• Varování proti chybnému naprogramování
• Ukládání maximálních teplot a alarmů
• Tlačítko Reset alarmu na čelním panelu

ROZMĚRY

• 144 x 72 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 139 x 67 mm

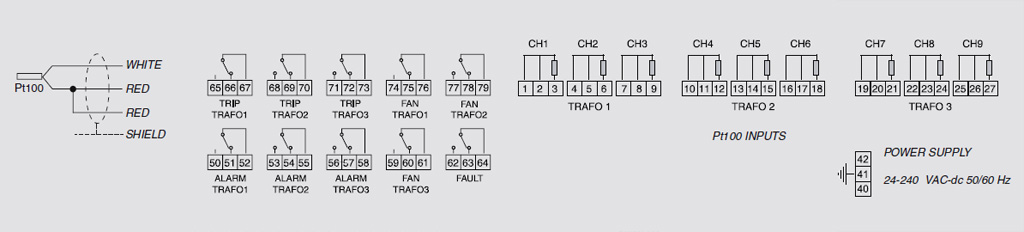

ELEKTRICKÉ PŘIPOJENÍ

Klikněte zde stáhnout leták NT539.
